鐵路列車真空廁所的工作流程設計


鐵路列車真空廁所的具體工作流程如下:

真空泵:為系統提供負壓,廁所有人時,當系統真空度達到設定下限后,真空泵自動啟動,提高系統真空度;當真空度達到設定上限后,真空泵自動停止運行。通常選用水環式真空泵。

②納污罐:用來儲蓄糞便和污水。真空度較小,抽吸無力,工作時間太長,可能堵塞管道;真空度過大,會造成較大振動和噪聲。實驗得出,納污罐真空度保持在0.03MPa~0.05MPa范圍內抽吸效果較好。

③真空室:儲存負壓氣源的容器,可以提高系統真空度的穩定性。

④排污泵:用來將納污罐中的污物排出真空廁所系統,選用無堵塞排污泵。

⑤氣路:又分為高壓和負壓兩大部分。高壓氣路依靠列車內高壓氣作為整個系統的耗氣動力源,通過氣管、電磁氣閥的連接,完成對水箱的沖水控制。調壓閥將列車內高壓氣源(5~7個大氣壓)調整為3個大氣壓左右,利用調壓后的壓縮氣體給清水加壓,將水壓出水箱完成沖洗。負壓氣路部分主要包括利用真空泵使納污罐和真空室內產生作為整個系統動力源的真空和對界面閥開啟的控制。真空泵進氣口與真空室相連,真空室與納污罐通過氣管相連接并安裝過濾器,真空室接有真空表用于測量真空度,當真空泵對真空室進行抽吸時實際上也就是對納污罐抽真空。

⑥界面閥:氣路中的一個關鍵元器件。通過氣管安裝于便器和納污罐之間,實際上是真空納污罐抽吸便器污物管路中的一個開關,界面閥工作性能的好壞,直接影響到整個系統的運行效果。界面閥的打開是依靠負氣壓,工作的動力來源于納污罐的負壓氣源。

⑦水路:由水箱、增壓器、水管、各類接頭及電控閥件組成。水路系統主要完成旅客沖廁及洗手用水的控制,保證系統正常供水并盡量節約列車上有限的水資源。

⑧電控系統:由開關、控制器、電磁閥、指示燈等組成,用來控制各個部分按照設定程序運行,保證系統穩定運行。

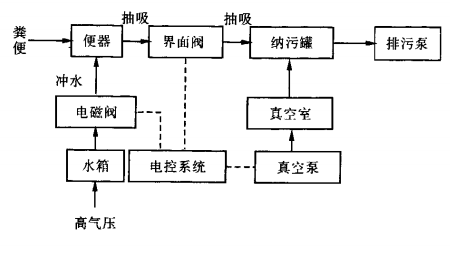

真空廁所系統流程圖

圖1 真空廁所系統流程圖


我公司設計的鐵路列車真空廁所包括衛生間殼體、水箱、座便器、界面閥、納污罐、真空泵、過濾器、水路、氣路、電控系統等部分,其各部分之間的關聯和工作職能即工作流程如圖1所示。由此可知,座便器里的糞便經水沖洗后,在界面閥的控制下,被抽吸進入納污罐,最后被排污泵排出。水箱中水被高壓壓出,完成沖廁,真空泵完成對納污罐真空建立和維持,電控系統負責對各個零部件和電氣元件的控制。
