您當前的位置:網站首頁--技術文獻
水環式真空泵的工作原理

水環式真空泵是液環式真空泵中最常見的一種。液環式真空泵是帶有多葉片的轉子偏心裝在泵殼內。當它旋轉時,把液體拋向泵殼并構成與泵殼同心的液環,液環同轉子葉片構成了容積周期變化的旋轉變容真空泵。當工作液體為水時,稱水環泵。

水環泵主要用于粗真空、抽氣量大的工藝過程中。在化工、石油、輕工、醫藥及食品工業中得到了普遍地應用,如真空過濾、真空送料、真空濃縮、真空脫氣等。

單級水環泵的極限壓力可達8~2×103Pa,雙級水環泵的極限壓力可達1×102Pa,排氣量為0.25~500m3/h。

1. 工作原理

水環泵工作輪2在泵體l中旋轉時構成了水環3和工作室5。水環與工作輪構成了月牙形空間。右邊半個月牙形的容積由小變大,構成吸氣室。左邊的半個月牙形的容積由大變小,構成了緊縮過程(相當于排氣室)。被抽氣體由進氣管8和進氣口4進入吸氣室。轉子進一步轉動,使氣體受緊縮,經過排氣口6和排氣管7排出。排出的氣體和水滴由排氣管道7進入水箱10,此時氣體由水中別離出來,氣體經管管道9排到大氣中,水由水箱進入泵中,或經過管道11排到排水設備中。

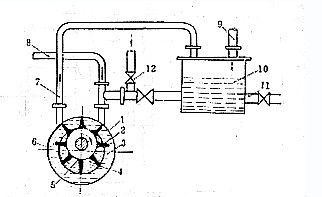

水環式真空泵原理圖
水環式真空泵原理圖
1、泵體2、轉子3、液體環4、進氣孔5、工作室6、排氣孔7、排氣管8、進氣管9、排氣管10、水11、管道12、控制閥


水環泵的緊縮比由泵的吸氣口終了位置和排氣口開端位置所決議。由于吸氣口終止位置決議著吸氣腔吸入氣體的體積;而排氣口開端的位置決議著排氣時緊縮了的氣體的體積。對曾經肯定了卻構尺寸的水環泵,能夠求出其緊縮比。
